Vor einigen Jahren hat der Englische Hersteller SDRplay mit der Lancierung des RSP1 erstmals einen hochwertigen SDR-Empfänger mit sehr breitem Empfangsbereich fürs schmale Budget auf den Markt gebracht. Dem RSP1 folgten in den vergangenen Jahren weitere Modelle mit unterschiedlichen Ausstattungsmerkmalen. Der RSP2pro war dabei der erste SDR-Empfänger von SDRplay mit mehreren, über die Software umschaltbaren Antenneneingängen, der zudem auch in einem robusten Metallgehäuse untergebracht war. Dieses wahrhaftige Erfolgsmodell wurde nun gründlich überarbeitet, und daraus resultiert ist der neue RSPdx.
Bitte beachten: Die SDRplay-Empfänger werden über ein herkömmliches „Drucker-USB-Kabel“ an den Computer angeschlossen. Das Kabel ist im Lieferumfang nicht enthalten und muss separat dazu bestellt werden – Es ist ab Lager – siehe weiter unten!
Brandneu:
SDRconnect – Die SDR-Software für alle SDRplay-Empfänger, die sowohl unter Windows als auch unter MAC iOS und LINUX läuft
SDRplay RSPdx | Multi-antenna Port 14-Bit SDR-Empfänger 1kHz – 2GHz | CHF 289.90
Der RSPdx ist bei uns ab Lager verfügbar => Bestellungen nehmen wir gerne per Mail an info@lutz-electronics.ch entgegen.
USB-Kabel 2m
Moderne Transceiver wie der K4 und K3S von ELECRAFT oder der FT-991A, FT-DX3000 und FT-DX101 von YAESU, sowie ICOM-Geräte wie das IC-9700, IC-7300 oder IC-7610 verarbeiten sowohl die CAT-Steuerbefehle als auch die Audiosignale über eine einzige USB-Schnittstelle. Sowohl für die CAT-Steuerung solcher Transceiver durch Computerprogramme als auch für in Betrieb in Digimodes wie VARA, FT-8, FT-4, PSK, usw. wird lediglich eine USB-Verbindung benötigt. Das USB-Kabel eignet sich zum Anschluss von Transceivern mit USB-Schnittstelle an einem Computer. Auch für den Anschluss der SDR-Empfänger von SDRplay wie dem RSPduo, dem RSPdx und dem RSP1A ist das Kabel geeignet.
USB-Kabel 2m | USB A male <=> USB B male | CHF 12.90

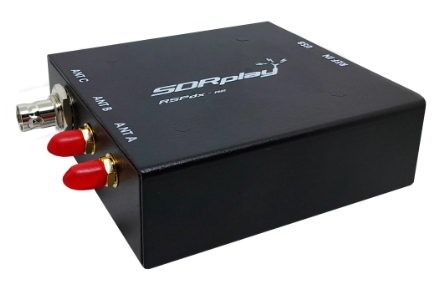

Der neue RSPdx und seine Eckdaten:
Universelle Nutzung durch grosses Angebot an SDR-Steuersoftware
Der RSPdx ist – wie seine „Brüder“ RSPduo und RSP1A – ein kompakter SDR-Empfänger. Seine Bedienung erfolgt zu 100% „software-defined“; d.h. dass er über ein herkömmliches USB-Kabel an einem Computer angeschlossen und komfortabel über eine SDR-Software gesteuert wird.
Grosser Frequenzbereich – hervorragende Empfängereigenschaften
Der RSPdx hat einen durchgehenden Empfangsbereich von 1kHz – 2GHz, wobei eine maximale Empfangssignal-Bandbreite von 10MHz auf dem Spektrum und Wasserfall dargestellt werden kann. An einer Breitband-Kurzwellenantenne ergeben sich damit wertvolle Möglichkeiten der Spektrumsanalyse bei der Ermittlung von Störsignalquellen. Bandpassfilter für die verschiedenen Empfangssegmente und ein 14-Bit A/D-Wandler ergeben ausgezeichnete Empfangseigenschaften; der Hersteller hebt diesbezüglich den deutlich besseren Dynamikbereich bei Frequenzen unter 2MHz und allgemein bessere Empfängereigenschaften unter 30MHz im Vergleich mit seinem „Vorgänger“ RSP2pro heraus.
3 Antenneneingänge – schaltbares BIAS-T
Der RSPdx bietet – wie schon der RSP2pro – insgesamt 3 Antenneneingänge. ANT A und ANT B sind dabei SMA-Buchsen für den vollen Bereich von 1kHz – 2GHz – ANT B bietet ausserdem eine per Software zuschaltbare DC (BIAS-T). Für den Anschluss der ANT C steht eine BNC-Buchse zur Verfügung – der Frequenzbereich ist bei diesem Eingang auf 1kHz – 200MHz beschränkt.
Alle detaillierten Technischen Daten und eine Übersicht über die Ausstattungsmerkmale des RSPdx im Vergleich mit dem RSPduo und dem RSP1A finden Sie im Datenblatt RSPdx Multi-antenna Port 14-Bit SDR.
HF-Adapter von SMA auf PL, N oder BNC, sowie für die MCX-Anschlüsse (Referenz-Oszillator) finden Sie bei uns unter KOAXIALKABEL, HF-STECKER, VERBINDER, ADAPTER
Teleskopantenne für 90MHz – 1.1GHz
Als sehr nützlich hat sich die Breitband-Empfängerantenne von DIAMOND mit SMA-Stecker und Knickgelenk erwiesen. Die Antenne ist mit einem Bereich von 95 – 1100MHz sehr breitbandig und kann direkt auf die Buchse des SDRplay aufgeschraubt werden. Die Antenne ist geeignet für den Empfang von allerlei Signalen wie UKW-Rundfunk, DAB, DVB-T und Amateurfunkanwendungen in FM, DMR, usw…
DIAMOND SRH-789 | CHF 39.90
Verschiedene SDR-Programme bieten vielfältige Möglichkeiten der Signalaufbereitung und -Analyse
Knöpfe, Taster und Regler suchen Sie an den SRD-Empfängern von SDRplay vergeblich. Die kleine SDR-Empfänger arbeiten – wie es die Bezeichnung verrät – „software-defined“; d.h. alle ihre Funktionen werden über entsprechende Programme am Computer gesteuert.
Der Hersteller stellt auf seiner Seite verschiedene SDR-Softwarelösungen wie SDRUNO, SDRConsole oder HDSDR inkl. vieler nützlicher PlugIns für verschiedene Computer-Betriebssysteme zum kostenlosen Download zur Verfügung. Mit Klick auf das nachfolgende Link gelangen Sie zur Installationsseite des Herstellers mit detaillierten Informationen in Englischer Sprache – einfach durchklicken und den Anweisungen folgen…
Wertvolle Links zum Thema SDRplay unter LINUX / GNU Radio:
Easy-to-use flow for GNU Radio on LINUX
RSPduo – Support of Dual Tuner on Windows
SDRplay + Raspberry Pi
Eine sehr interessante Anwendung des Raspberry Pi zeigt Jon von SDRplay im folgenden Video. SDRplay stellt neu auf ihrer Website neben Software für Windows und Mac auch komplette Images mit einem umfangreichen Softwarepackage für den Betrieb des SDRplay RSPduo, RSPdx oder RSP1A an einem Raspberry Pi zum freien Download zur Verfügung – hier erfahren Sie, wie Sie die Files downloaden und den SDRplay an einem Raspberry Pi betreiben können:
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube. Mehr erfahren »
SDRplay RSP2pro als wertvolle Erweiterung bei High-End-Transceivern
Unsere Referenz-Transceiver der Spitzenklasse ELECRAFT K3S, FT-DX101, FT-DX5000MP und FT-DX3000 bieten durch ausgeklügelte integrierte Antennenumschalter und -Splitter eine direkte Anschlussmöglichkeit für den RSPdx und lassen sich so durch das „Omni-Rig“-Plugin ganz komfortabel über verschiedene Software-Lösungen steuern. Lassen Sie sich die wertvollen Zusatzfunktionen bei uns live vorführen und von unserer eigenen Begeisterung für das komfortable High-End-Setup anstecken!
FT-991 dank SDRplay mit professionellem Spectroscope
Der FT-991 bietet einen HF-Ausgang, der bei TX automatisch abgeschaltet wird, wie er beim FT-DX3000 zur Verfügung steht, leider nicht. Trotzdem lassen sich hochwertige SDR-Empfänger wie der SDRplay RSP2pro oder der günstigere SDRplay RSP1A in Kombination mit einem FT-991/FT-991A ohne Einschränkungen betreiben, so wie wir das in unserem Video mit der Kombination von ELECRAFT K3S/SDRplay RSP2pro demonstrieren. Damit die empfindliche HF-Eingangsstufe des SDR-Empfängers beim Senden nicht zerstört wird, wird allerdings eine externe Einrichtung benötigt, die den Eingang des SDR-Empfängers automatisch auf Masse legt, sobald die PTT-Taste am Transceiver gedrückt wird.
RTR-2 von DX-Engineering als Profi-Lösung
Das hochwertige Interface des Amerikanischen Herstellers bietet eine grosse Flexibilität in Bezug auf die Nutzung verschiedener Sende- und Empfangsgeräte an derselben Antenne bzw. beim Einsatz von getrennten Antennen für den Sende- und den Empfangsbetrieb. Das RTR-2 ermöglicht durch verschiedene Konfigurationen vielfältige Setups. Optimal ist es geeignet, um Transceiver wie beispielsweise den FT-991A, die keinen separaten RX-Ausgang bieten, auf einfache Weise durch den Einsatz eines zusätzlichen SDR-Empfängers mit einem professionellen Spektrumscope zu erweitern. Der Clou beim RTR-2 ist die Möglichkeit, gleichzeitig auf dem SDRplay und auf dem Empfänger des angeschlossenen Transceivers zu empfangen. Bei richtiger Konfiguration können weitere Geräte wie beispielsweise eine leistungsfähige PA über das Interface gesteuert werden. Das Diagramm links zeigt die typische Konfiguration für den komfortablen Betrieb eines SDRplay-Empfängers am FT-991/991A – selbst „uralte“ Transceiver lassen sich so sehr kostengünstig um ein professionelles Spektrumscope erweitern.
DX Engineering RTR-2 | Modular Receive Antenna Interface | CHF 379.90
